华硕(ASUS)路由器 RT-AC86U 简单图形界面方式设置IPTV单线复用

光猫设置

因为光纤进户也只有一条光缆却可以同时承载电话语音、IPTV和上网的通信服务。本身就是使用了VLAN技术。

每个地区上网、电话语音和IPTV的VLAN ID划分都是不同的，VLAN划分有许多种策略的。光猫一般都是采用VLAN ID绑定端口（网线口）的方式实现VLAN划分。

下面就以电信光猫华为HG8145C为例，讲解设置光猫一个端口绑定两个VLAN ID实现单线复用。

第一步：进入光猫后台登录页面

l 光猫桥接，自备路由器拨号方式上网：

自备路由器设置网段不要在192.168.1.xxx，浏览器进入http://192.168.1.1/cgi-bin/luci

（注意：就算光猫是桥接上网模式，默认也是开启DHCP的，连上路由器的设备可以直接访问光猫后台）

l 光猫拨号，自备路由器作为AP使用：

浏览器进入http://192.168.1.1/cgi-bin/luci

第二步：以超级管理员的身份登录光猫后台

使用超级管理员登录，用户名：telecomadmin密码：nE7jA%5m

（注意：不同型号的光猫后台超级密码不同，自己上网百度一下很容易找到的，是在不行打电话问电信的师傅）

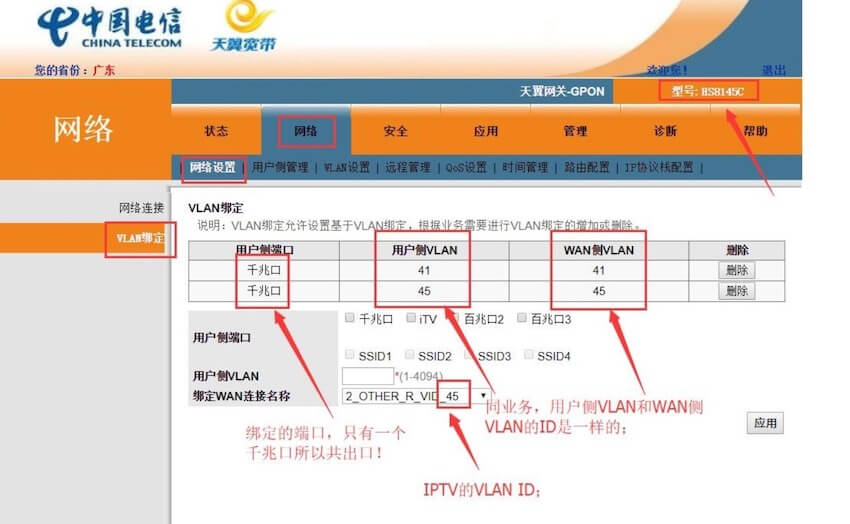

第三步：设置VLAN和端口的绑定，按下图所示设置就行了；

我这边的VLAN划分情况如下，只要千兆口绑定两个VLAN就行：

VLAN ID 41：上网

VLAN ID 45：IPTV

VLAN ID 46：电话语音

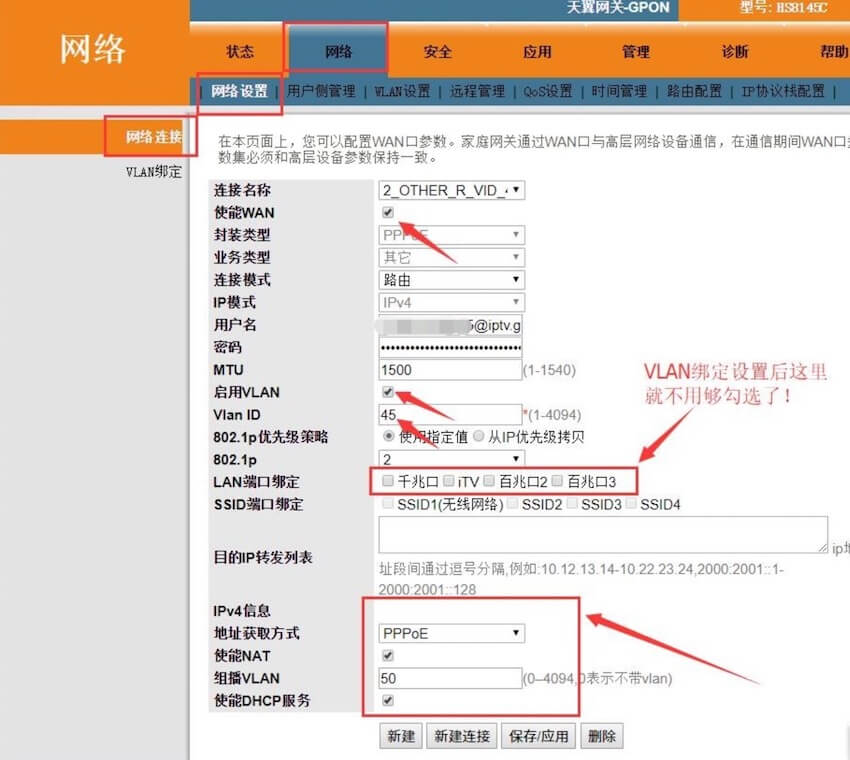

下图是设置IPTV业务连接的，由于已经绑定了千兆口，所以不能再勾选千兆口；

但是可以勾选其他三个端口，勾选了的端口插上IPTV也是可以看的，对于上网业务设置也是同理。

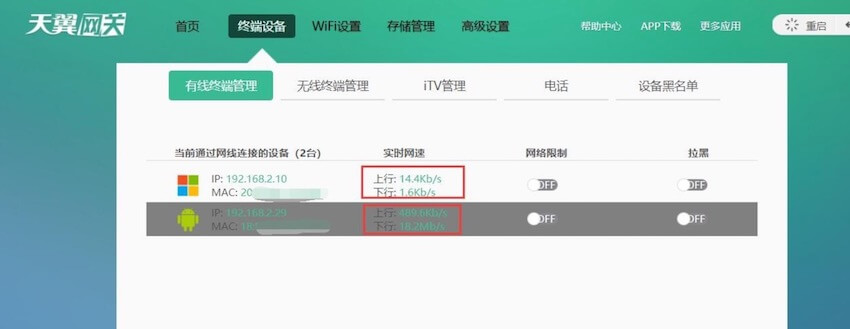

我这里的图是设置成了光猫进行IPTV拨号，IPTV盒子端就选择“有线网络 ”- “DHCP”获得即可，这是为了截图说明这样设置是走的光猫CPU处理数据，路由器只走流量。

建议设置成桥接，让IPTV盒子拨号更好。

注意：

深圳这边的IPTV每个机器都会有个业务账号，有了业务账号后，其实只要连上网能都看IPTV，直播、会看、点播都是正常的，只是会消耗你的网络带宽。

如果是200M的带宽，8M的上传速度，基本不会影响一般的上网活动，IPTV目前都是100M的网口，单线拨号也是100M以下的速度）

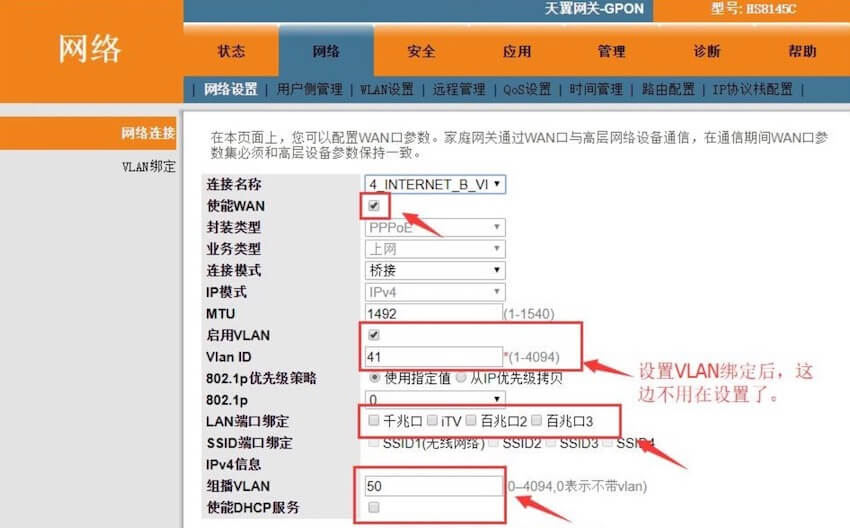

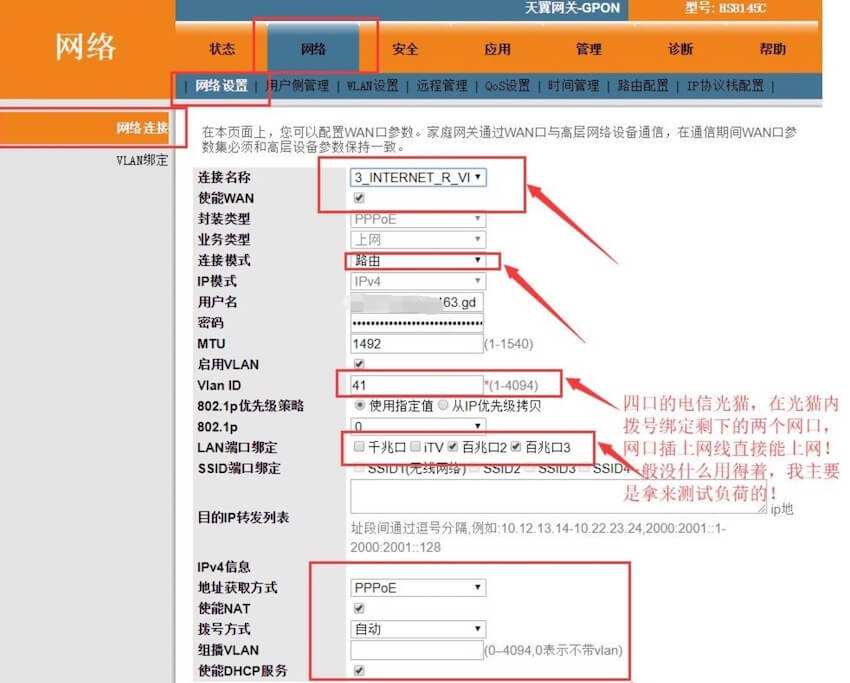

默认的情况下，光猫是会有三个连接业务，分别是语音、IPTV和上网。当然，你也可以像我一样新建多几个业务，绑定端口。这个我不多熬诉，自行探索。

自此，光猫的设置部分就完成了。

RT-AC86U设置

这个设置不仅限于86U这个路由器，绝大部分华硕的路由器应该都是可以做到的。

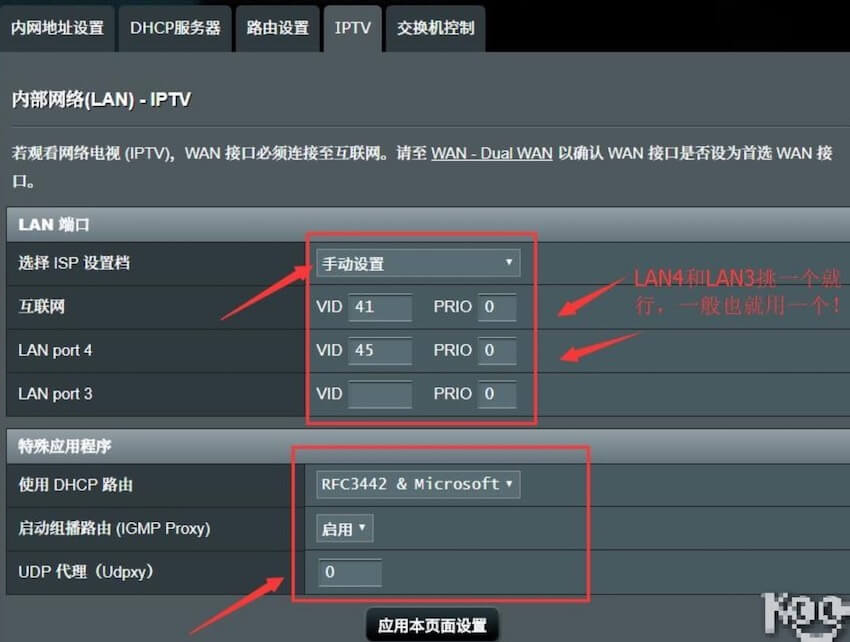

官方固件和梅林固件都是支持的：路由器后台左边的《高级设置》 – 《内网设置》 – 《IPTV》，就能到下图的界面了。

PRIO是优先级的意思，可以不填，填的话，是IPTV业务的802.1P的值，我这个光猫的默认值是“2”。填上2就行，也可以直接改个值，光猫上和路由器上要尽量一致吧。LAN port4,第四个网口走VLAN 45，这个网口和IPTV盒子用网线（试了不同的网线，网线对IPTV拨号连接速度有影响，建议整条好点的超五类线）连起来就行了。设置完成后，路由器需要重启，重启完成后就可以了。

优点：

1. 单线复用，不占用路由器的性能。整体体验除了开机拨号连接速度上，基本和走单线是一样的。

2. 设置完成后，路由器就算是断电重启，设置都还会继续生效。

3. 相对命令行设置和挂载重启运行VLAN设置脚本，这个方法更简单，图形化设置。

缺点：

1. 网线不好的情况下，IPTV拨号连接速度较慢。拨号的速度也远远不及走单线。

2. 路由器进行某些设置的时候，会短暂造成IPTV也跟着断掉（所有的单线复用应该都会有这种情况）。如果路由器崩了，IPTV也跟着用不了。。。

３.尾巴：

家装通线，对于使用电信全家桶、房间网线全走信息箱，路由器放客厅的人来说，建议是从信息箱到客厅通三条网线。六类线由于有鱼骨的结构的存在，又硬又粗，一条堪比两条超五类线，一条弱电管刚刚好能走三条六类线，超五类的话走上个5条应该是没问题的。加之有可能会需要有线电视（IPTV和有线电视需求不确定下），还要单通一条同轴电缆，所以是需要两个弱电管的。

AC86U放客厅有两条网线，一条会传交换机实现内网组件，一条通WAN和单线复用IPTV，按之前的设置，在承重墙布局合理（没有太多整面遮挡）的情况下，覆盖新家。小米6能接收所有地方的5G信号，在某些情况（主人房厕所两个门关上）下打游戏会卡，还有某些设备信号接收能力不强的，加了一个原来的路由当AP，设置无线漫游后，完美覆盖，游戏也不会有问题了。
